潛水式排污泵 B系列/BZ系列 超過3英寸通道

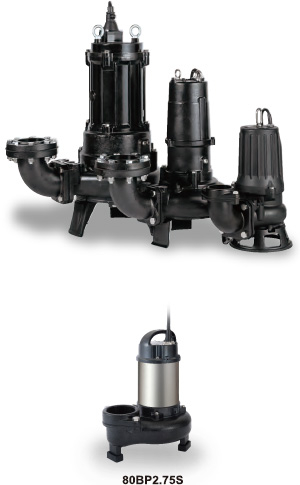

B系列

基礎版重型潛水式污廢水排水泵,具有超強的異物通過能力和可靠性,并已被用于多種多樣應用領域。

BZ系列

帶有直徑超過3英寸(76.2mm)寬大通道的重型潛水式污廢水排水泵,22kW至75kW的高泵送功率顯得尤為突出。

  • B系列
  • BZ系列 - 超過3英寸通道 -
鶴見B系列泵是基礎版重型潛水式污廢水排水泵,具有超強的異物通過能力和可靠運行能力。多年來,B系列泵已在廣泛的工業和水處理應用中積累了多種多樣的實際成果和專有技術。使用通道葉輪,旨在最大程度地減少由于泵送流體中的固體和纖維狀物質堵塞所造成的困擾。

B系列泵包含多種出水口徑,從50mm至300mm不等,輸出功率為0.4kW至75kW;并且具有多種型號,包括高揚程型和單相BP型,完全可以滿足大流量泵送需求。特別是,高揚程型泵可以滿足針對節能和節水的建筑設備市場的需求,并且適合其他高揚程市場的應用需求。
此外,該系列泵還可以與鶴見的導軌配件裝置組合使用,便于安裝和維護(BP型除外)。

鶴見泵融入了我們多年來研發打造的多項原創技術,包括電纜芯線的防浸水加工、馬達保護裝置、帶有碳化硅表面的雙重內機械密封和油液抽吸器。鶴見泵具有極高的安定性和耐用性,經過精心地設計和制造,旨在保證優良的品質以及長時間的連續運行。

B系列泵可以幫助您保持系統正常運行。無論是廢水排放、水處理、防洪、灌溉,還是康樂設施,均可實現穩定運行,并且可以大大降低維護成本。 此外,此類泵還可以專門配備400 mm或更大的出水口徑,或作為一種選擇(適用于干井式應用),這些泵可以安裝在室內和儲罐的外部,還可以用于海水或高溫液體環境,這為將其用于造船廠和電廠進水、排水系統打下了堅實基礎。

選擇表

輸出功率 (kW) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 37 75
2” 50mm
3” 80mm
4” 100mm
6” 150mm
8” 200mm
10” 250mm
12” 300mm

★: 在輸出功率相同的產品中,可選擇單相/三相型號。

☆: 僅供有單相型號產品。

●: 僅供有高揚程型型號產品。

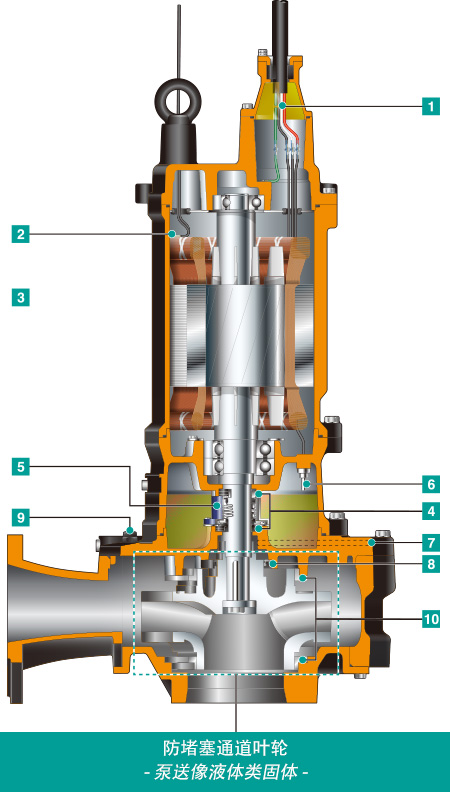

結構體

B系列泵所采用的葉輪,其本身結構與通道相似,這樣可以降低固體和纖維狀物質在泵內部堵塞的可能性。根據泵送能力,泵配有半開式或封閉式葉輪,以及1個或2個葉片。為泵配備正確的葉輪,可以最大程度地減少由于固體堵塞所造成的困擾。

  • 半開式,單通道
  • 半開式,雙通道
  • 半開式,雙通道(高揚程)
  • 封閉式,雙通道
  • 1. 電纜芯線的防浸水加工

    如果電纜護套損壞或電纜末端浸沒,可以有效防止由于毛細作用所引起的水侵入問題。還可以有效防止潮濕空氣滲入馬達殼體,以及由于殼體和外部空氣之間的溫度差而導致在殼體內部形成冷凝的問題。

  • 2. 馬達保護裝置

    自動歸復式保護裝置(7.5kW及以下)

    如果馬達產生過熱或過載電流的問題,則該保護裝置會直接切斷馬達的電路。

    埋入式保護裝置(11kW及以上)

    對干轉引起的過熱問題作出反應。雙金屬片打開,使控制面板關閉電源。

  • 3. 水套(僅限150B475)

    該泵圍繞馬達機架配備了水套。允許部分泵送液體流入水套以冷卻馬達。這項設計功能允許泵在低水位長時間運行。

  • 4. 帶有碳化硅表面的雙重內機械密封

    隔離在油腔內,可以有效保持清潔、無腐蝕性和無磨損的潤滑環境。
    與水冷式外機械密封相比,此密封降低了由于干熱和粘附物質所引起的故障風險。與碳化鎢相比,碳化硅的耐腐蝕性、耐磨損性以及耐熱性提高了5倍。上下固定環的橡膠部件采用NBR或FPM(FKM)制成,可以提供更高的耐熱性以及耐化學性。

  • 5. 油液抽吸器

    在油位低至正常油位1/3的情況下,可以有效地提供密封面的潤滑和冷卻效果,進而保持穩定的軸密封效果,以及延長密封的壽命。油液抽吸器是鶴見的原創設計。

  • 6. 泄漏傳感器

    (18.5kW及以上,不包括150B422和200B422)

    在最糟糕的情況下,檢測可能發生的油腔進水問題。在檢測到溢流時,會發送信號,通過外部控制面板來操作指示燈。

  • 7. 密封泄壓端口

    (80mm、100mm口徑超過11kW以上;150mm口徑超過22kW以上,以及200B422)

    保護機械密封免受泵壓力的影響。還可通過排出磨損顆粒來保護密封面。

  • 8. 單/三重油封*部分型號產品除外

    迷宮環(僅限150B475)

    單油封或三重油封用作"防塵密封",可以保護機械密封免受研磨顆粒的侵蝕。迷宮環可以提供更佳的抵御策略,以防止由于機殼中產生的高壓所帶來的磨損,并且提高可維護性。

  • 9. 釋氣閥

    安裝在水套或泵殼上,以防止氣阻問題。在空氣流過閥門時,球體停留在底部,但是在泵送的水開始流動時,球體借助浮力作用使出口關閉。

  • 10. 防磨襯套墊環和耐磨環(僅限150B437和150B475)

    防止泵外殼和吸入蓋磨損,從而降低維護成本。

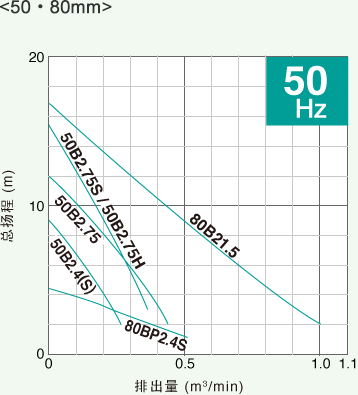

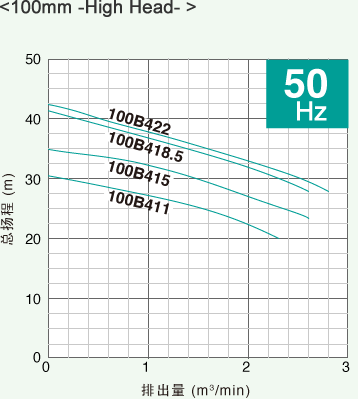

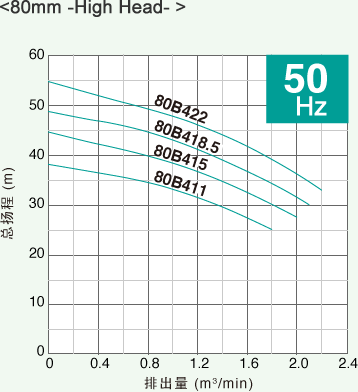

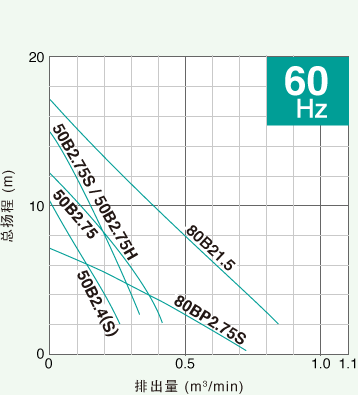

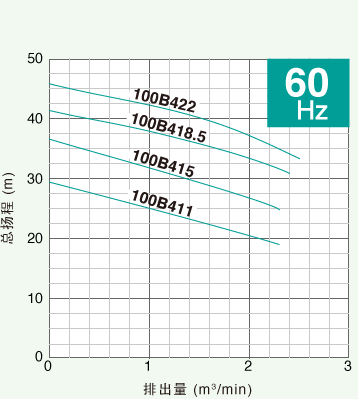

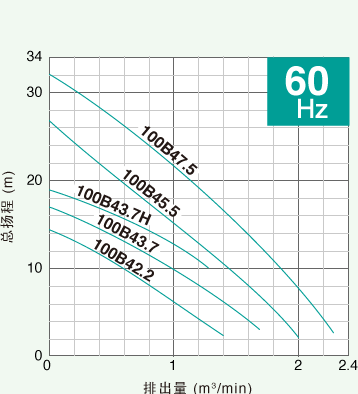

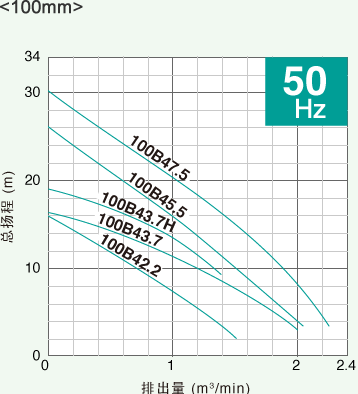

性能曲線

型號選擇

出水口徑
(mm)
型號 輸出功率
(kW)
相位 起動方式
無需支撐 導軌配件
50 50B2.4S TOS50B2.4S 0.4 單相 電容器起動
50B2.4 TOS50B2.4 0.4 三相 直接起動
50B2.75S TOS50B2.75S 0.75 單相 電容器起動
50B2.75H TOS50B2.75H 0.75 三相 直接起動
50B2.75 TOS50B2.75 0.75 三相 直接起動
80 80BP2.4S (50Hz) - 0.4 單相 電容運轉
80BP2.75S (50Hz) - 0.75 單相 電容運轉
80B21.5 TOS80B21.5 1.5 三相 直接起動
80
-High Head-
80B411 TOS80B411 11 三相 星三角起動
80B415 TOS80B415 15 三相 星三角起動
80B418.5 TOS80B418.5 18.5 三相 星三角起動
80B422 TOS80B422 22 三相 星三角起動
100 100B42.2 TOS100B42.2 2.2 三相 直接起動
100B43.7 TOS100B43.7 3.7 三相 直接起動*1
100B43.7H TOS100B43.7H 3.7 三相 直接起動*1
100B45.5 TOS100B45.5 5.5 三相 直接起動*1
100B47.5 TOS100B47.5 7.5 三相 直接起動*1
100
-High Head-
100B411 TOS100B411 11 三相 星三角起動
100B415 TOS100B415 15 三相 星三角起動
100B418.5 TOS100B418.5 18.5 三相 星三角起動
100B422 TOS100B422 22 三相 星三角起動

*1 可按要求予以提供星三角起動

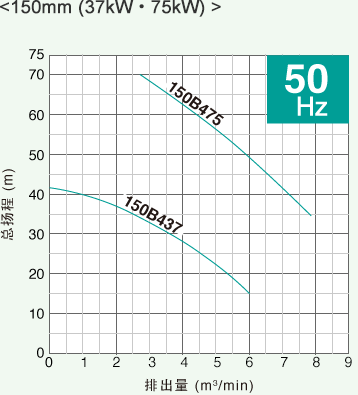

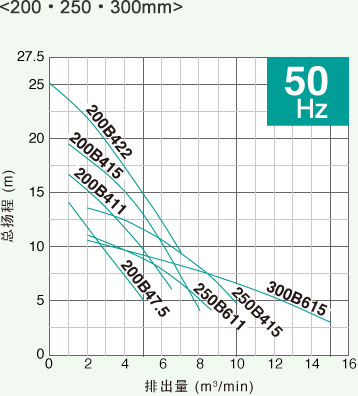

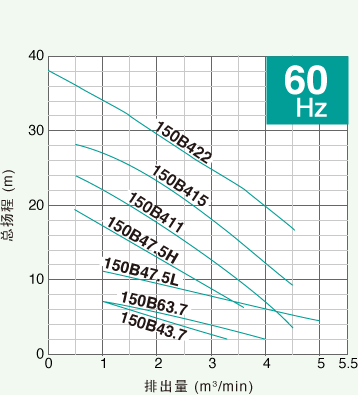

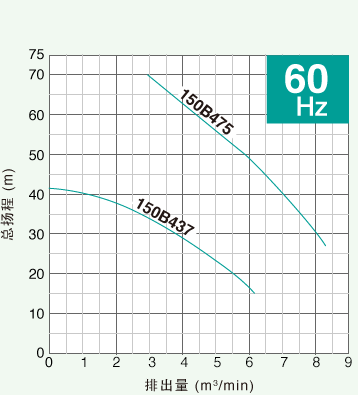

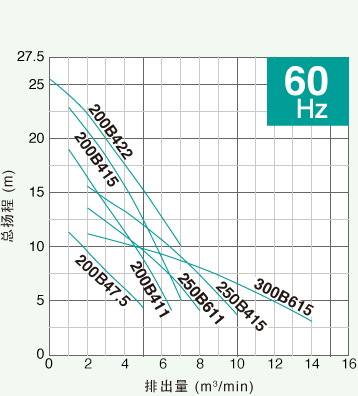

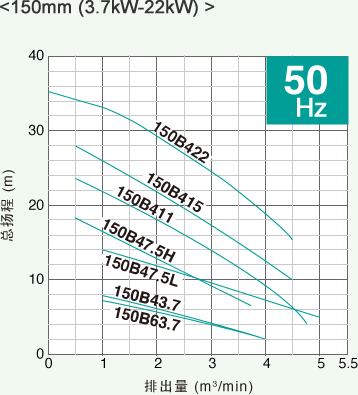

性能曲線

型號選擇

出水口徑
(mm)
型號 輸出功率
(kW)
相位 起動方式
無需支撐 導軌配件
150 150B43.7 TOS150B43.7 3.7 三相 直接起動
150B63.7 TOS150B63.7 3.7 三相 直接起動*1
150B47.5H TOS150B47.5H 7.5 三相 直接起動*1
150B47.5L TOS150B47.5L 7.5 三相 直接起動*1
150B411 TOS150B411 11 三相 星三角起動
150B415 TOS150B415 15 三相 星三角起動
150B422 TOS150B422 22 三相 星三角起動
150B437 TO150B437 37 三相 星三角起動
150B475 TO150B475 75 三相 星三角起動
200 200B47.5 TO200B47.5 7.5 三相 直接起動*1
200B411 TO200B411 11 三相 星三角起動
200B415 TO200B415 15 三相 星三角起動
200B422 TOS200B422 22 三相 星三角起動
250 250B611 TO250B611 11 三相 星三角起動
250B415 TO250B415 15 三相 星三角起動
300 300B615 TO300B615 15 三相 星三角起動

*1 可按要求予以提供星三角起動

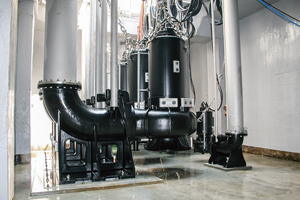

B系列(350mm - 800mm)

350mm或更大的超大出水口徑 B系列(350mm - 800mm)

作為一個選項,B系列泵還可以專門配備350 mm或更大的出水口徑,或適用于干井式、海水、高溫液體以及其他特殊應用。請告知鶴見您的需求。

鶴見BZ系列泵是設計為帶有封閉式單通道/雙通道葉輪和直徑超過3英寸(76.2mm)寬大通道的重型潛水式污廢水排水泵,可以最大限度地減少由于固體堵塞所造成的困擾。此外,作為驅動功率為22kW至75kW的大中型泵,該系列泵不僅提升了上一代鶴見品牌污廢水排水泵已經很高的泵效標準,而且具有更高的能效。

BZ系列泵提供多種出水口徑,從80mm至350mm不等,輸出功率為1.5kW至75kW。此外,該系列泵還可以與鶴見的導軌配件裝置組合使用,便于安裝和維護。
BZ系列泵融入了鶴見多年來服務客戶過程中研發打造的多項原創技術,包括電纜芯線的防浸水加工、馬達保護裝置、帶有碳化硅表面的雙重內機械密封和油液抽吸器。

鶴見的BZ系列泵極為可靠耐用,專為追求優良品質和可持續履行職責的客戶而設計制造,無論是廢水排放、泵送,還是防洪,都可幫助客戶保持系統穩定運行并大幅降低維護成本。作為一個選項,此類泵可用于海水、高溫液體或其他特殊應用,這為將其用于造船廠和電廠進水和排水系統打下了堅實基礎。

選擇表

輸出功率 (kW) 1.5 2.2 3.7 5.5 7.5 11 15 22 30 37 45 55 75
3” 80mm
4” 100mm
8” 200mm
10” 250mm
12” 300mm
14” 350mm

★: 在輸出功率相同的產品中,可選擇高揚程型型號產品。

☆: 僅供有高揚程型型號產品。

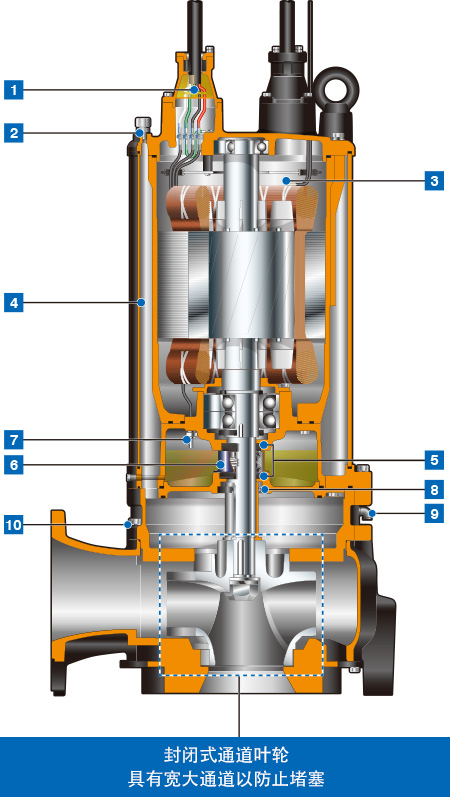

結構體

- 超過3英寸通道 -

BZ系列泵擁有直徑超過3英寸(76.2mm)的寬大通道(最大的通道跨度為90mm),可以最大程度地減少由于固體和纖維狀物質堵塞所造成的困擾。其采用封閉式單通道/雙通道葉輪。

封閉式通道葉輪
最大90mm
  • 1. 電纜芯線的防浸水加工

    如果電纜護套損壞或電纜末端浸沒,可以有效防止由于毛細作用所引起的水侵入問題。還可以有效防止潮濕空氣滲入馬達殼體,以及由于殼體和外部空氣之間的溫度差而導致在殼體內部形成冷凝的問題。

  • 2. 釋氣閥

    安裝在水套上或泵外殼上,以防止氣阻問題。在空氣流過閥門時,球體停留在底部,但是在泵送的水開始流動時,球體借助浮力作用使出口關閉。

  • 3. 馬達保護裝置

    自動歸復式保護裝置(7.5kW及以下)

    如果馬達產生過熱或過載電流的問題,則該保護裝置會直接切斷馬達的電路。

    埋入式保護裝置(11kW及以上)

    對干轉引起的過熱問題作出反應。雙金屬片打開,使控制面板關閉電源。

  • 4. 水套

    (200mm、250mm口徑超過55kW以上;300mm、350mm口徑超過45kW以上)

    該泵圍繞馬達機架配備了水套。允許部分泵送液體流入水套以冷卻馬達。這項設計功能允許泵在低水位長時間運行。

  • 5. 帶有碳化硅表面的雙重內機械密封

    隔離在油腔內,可以有效保持清潔、無腐蝕性和無磨損的潤滑環境。
    與水冷式外機械密封相比,此密封降低了由于干熱和粘附物質所引起的故障風險。與碳化鎢相比,碳化硅的耐腐蝕性、耐磨損性以及耐熱性提高了5倍。上下固定環的橡膠部件采用NBR或FPM(FKM)制成,可以提供更高的耐熱性以及耐化學性。

  • 6. 油液抽吸器

    在油位低至正常油位1/3的情況下,可以有效地提供密封面的潤滑和冷卻效果,進而保持穩定的軸密封效果,以及延長密封的壽命。油液抽吸器是鶴見的原創設計。

  • 7. 泄漏傳感器(22kW及以上)

    在最糟糕的情況下,檢測可能發生的油腔進水問題。在檢測到溢流時,會發送信號,通過外部控制面板來操作指示燈。

  • 8. 油封

    油封用作"防塵密封",可以保護機械密封免受研磨顆粒的侵蝕。

  • 9. 密封泄壓端口(22kW及以上)

    保護機械密封免受泵壓力的影響。還可通過排出磨損顆粒來保護密封面。

  • 10. 后拉式設計(3.7kW及以下,以及15kW及以上)

    通過移除油殼與泵外殼之間的螺栓,可使馬達與安裝葉輪的泵單元分離開。這種設計有助于維護和檢查泵的主要部件。

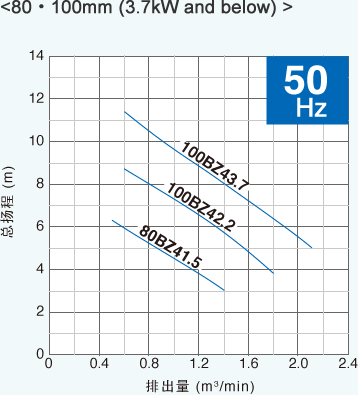

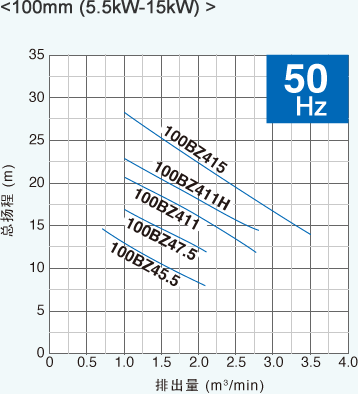

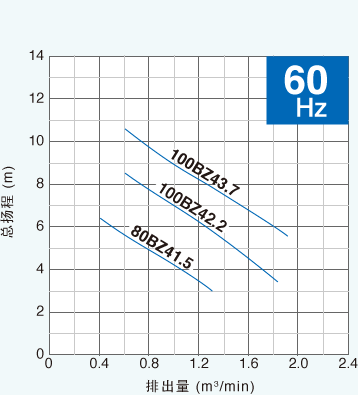

性能曲線

型號選擇

出水口徑
(mm)
型號 輸出功率
(kW)
相位 起動方式 可通過固體大小
(mm)
無需支撐 導軌配件
80 80BZ41.5 TOS80BZ41.5 1.5 三相 直接起動 80
100 100BZ42.2 TOS100BZ42.2 2.2 三相 直接起動 80
100BZ43.7 TOS100BZ43.7 3.7 三相 直接起動 80
100BZ45.5 TOS100BZ45.5 5.5 三相 直接起動 80
100BZ47.5 TOS100BZ47.5 7.5 三相 直接起動 80
100BZ411 TOS100BZ411 11 三相 星三角起動 80
100BZ411H (50Hz) TOS100BZ411H (50Hz) 11 三相 星三角起動 80
100BZ415 TOS100BZ415 15 三相 星三角起動 80

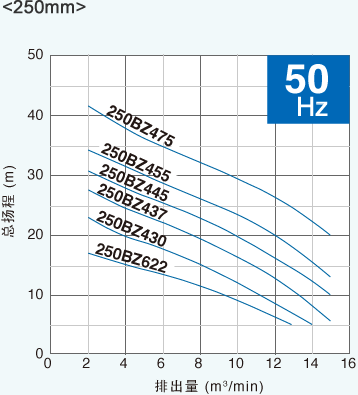

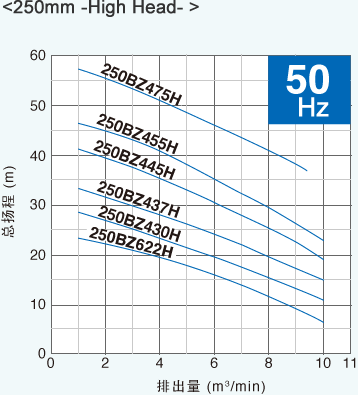

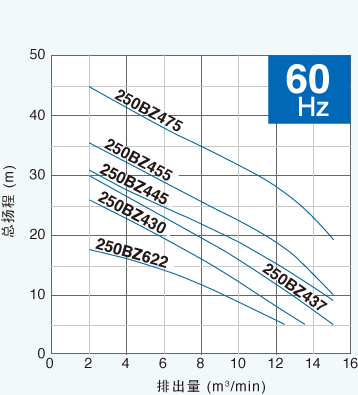

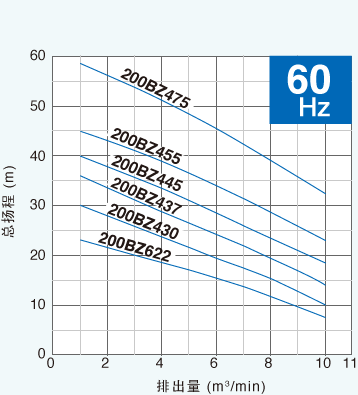

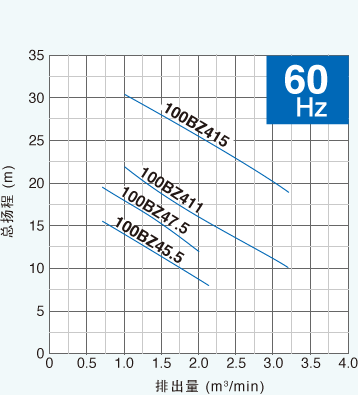

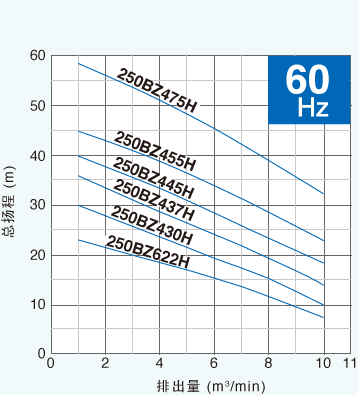

性能曲線

型號選擇

出水口徑
(mm)
型號 輸出功率
(kW)
相位 起動方式 可通過固體大小
(mm)
無需支撐 導軌配件
200 200BZ622 TO200BZ622 22 三相 星三角起動 76.2
200BZ430 TO200BZ430 30 三相 星三角起動 76.2
200BZ437 TO200BZ437 37 三相 星三角起動 76.2
200BZ445 TO200BZ445 45 三相 星三角起動 76.2
200BZ455 TO200BZ455 55 三相 星三角起動 76.2
200BZ475 TO200BZ475 75 三相 星三角起動 76.2
250 250BZ622 TO250BZ622 22 三相 星三角起動 90 / 80
250BZ430 TO250BZ430 30 三相 星三角起動 80 / 79
250BZ437 TO250BZ437 37 三相 星三角起動 80 / 79
250BZ445 TO250BZ445 45 三相 星三角起動 80 / 79
250BZ455 TO250BZ455 55 三相 星三角起動 90 / 80
250BZ475 TO250BZ475 75 三相 星三角起動 90 / 80
250
-High Head-
250BZ622H TO250BZ622H 22 三相 星三角起動 76.2
250BZ430H TO250BZ430H 30 三相 星三角起動 76.2
250BZ437H TO250BZ437H 37 三相 星三角起動 76.2
250BZ445H TO250BZ445H 45 三相 星三角起動 76.2
250BZ455H TO250BZ455H 55 三相 星三角起動 76.2
250BZ475H TO250BZ475H 75 三相 星三角起動 76.2

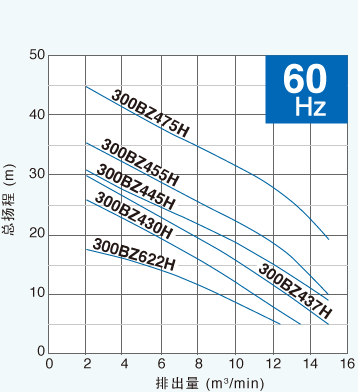

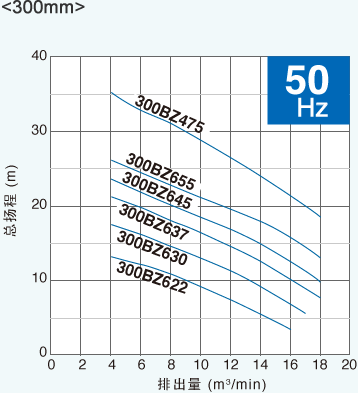

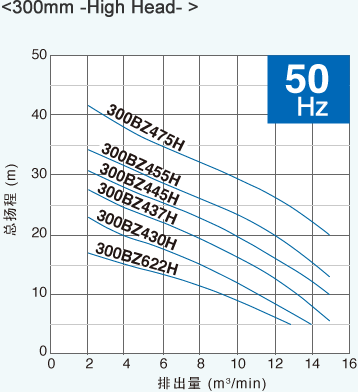

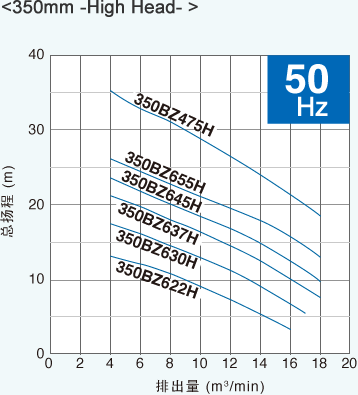

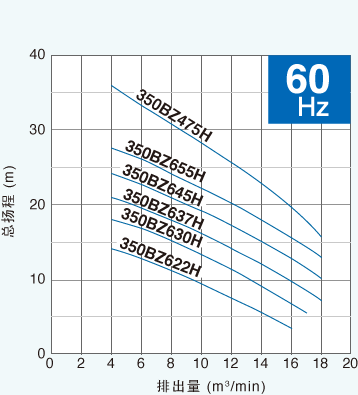

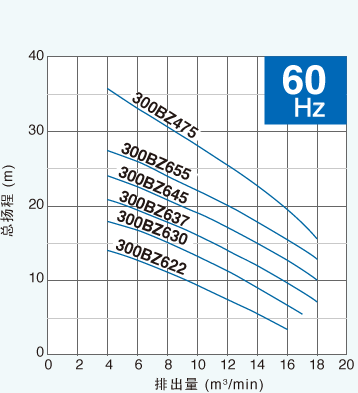

性能曲線

型號選擇

出水口徑
(mm)
型號 輸出功率
(kW)
相位 起動方式 可通過固體大小
(mm)
無需支撐 導軌配件
300 300BZ622 TO300BZ622 22 三相 星三角起動 90
300BZ630 TO300BZ630 30 三相 星三角起動 90
300BZ637 TO300BZ637 37 三相 星三角起動 90
300BZ645 TO300BZ645 45 三相 星三角起動 90
300BZ655 TO300BZ655 55 三相 星三角起動 90
300BZ475 TO300BZ475 75 三相 星三角起動 90
300
-High Head-
300BZ622H TO300BZ622H 22 三相 星三角起動 90 / 80
300BZ430H TO300BZ430H 30 三相 星三角起動 80 / 79
300BZ437H TO300BZ437H 37 三相 星三角起動 80 / 79
300BZ445H TO300BZ445H 45 三相 星三角起動 80 / 79
300BZ455H TO300BZ455H 55 三相 星三角起動 90 / 80
300BZ475H TO300BZ475H 75 三相 星三角起動 90 / 80
350
-High Head-
350BZ622H TO350BZ622H 22 三相 星三角起動 90
350BZ630H TO350BZ630H 30 三相 星三角起動 90
350BZ637H TO350BZ637H 37 三相 星三角起動 90
350BZ645H TO350BZ645H 45 三相 星三角起動 90
350BZ655H TO350BZ655H 55 三相 星三角起動 90
350BZ475H TO350BZ475H 75 三相 星三角起動 90
